三轴同时测量
不同于普通单轴霍尔开关，MLX90393 可以同时读取 X、Y、Z 三轴磁场值（单位 µT），适合 3D 位置和方向检测。
MLX90393 3-Axis Magnetic Field Sensor
MLX90393 三轴磁场传感器模块资料
适用于 Arduino / 3D 位置检测 / 角度测量 / 位移传感项目的三轴霍尔传感器资料页。本店这款紫色模块按 3.3V 模块使用，3.3V/SDA/SCL 都不能接 5V。下面依次讲：使用前提醒、引脚、接线、I2C 地址、示例代码、模块损坏原因和万用表排查。
更新于 2026-08-15
模块类型
三轴磁场传感器
主控芯片
Melexis MLX90393
3.3VVDD 2.2~3.6V
3 轴X/Y/Z 磁场
16bit每轴输出
芯片参数来自 Melexis MLX90393 数据手册 Revision 012（2025-11-18），代码 API 对照 Adafruit MLX90393 库 v2.0.5。不同模块引脚顺序可能不同，实际以板子丝印为准。
MLX90393 数字三维霍尔传感器模块
进入淘宝购买
淘宝 SKU：R2303
SKU R2303
Overview
模块介绍
MLX90393 是 Melexis 公司推出的一款三轴霍尔效应磁场传感器芯片，可以同时测量 X、Y、Z 三个方向的磁场强度。它通过 I2C 或 SPI 与单片机通信，每轴输出 16 位分辨率数据，常用于 3D 位置检测、旋转角度测量、线性位移检测、游戏摇杆、无接触旋钮等应用。
I2C 通信
常见模块使用 I2C 接口。Arduino UNO/Nano 连接 SDA=A4、SCL=A5，默认 I2C 地址为 0x0C。
3.3V 模块，不要接 5V
MLX90393 芯片 VDD 正常工作范围 2.2V~3.6V。本页这款紫色模块按 3.3V 模块使用，3.3V/VCC 脚不能接 5V，SDA/SCL 也不能上拉到 5V。
Before You Start
⚠ 使用前重要提醒
这一段是本页最重要的内容。绝大部分"模块不识别 / 发热 / 换一块又坏"的售后，原因都在下面这 8 条里。
接线通电之前，先看完这 8 条
- 本页面这款紫色 MLX90393 模块按 3.3V 模块使用。
- MLX90393 芯片正常 VDD 工作范围为 2.2V～3.6V。
- 不要把模块 3.3V/VCC 接到 5V。
- SDA、SCL 等数字接口同样属于低压 IO，不要外接上拉到 5V。
- 如果主控或同一条 I2C 总线上的其他模块带有 5V 上拉，必须先确认电平，必要时使用双向电平转换。
- 必须断电接线，确认接线正确以后再上电。
- 不建议带电插拔 SDA、SCL、VCC、GND 杜邦线。
- 芯片属于静电敏感器件，操作时尽量不要用手直接触摸芯片和金属引脚。
- 3.3V ONLY
- 禁止 5V
- 禁止带电插拔
Quick Start
两分钟跑通
第一次拿到模块，按下面四步走一遍，串口就能刷出三轴读数。
- 确认供电脚。模块接 Arduino 的 3.3V 脚，不是 5V。板子上这两个孔挨着，这一步值得多看一眼。
- 接四根线，全程断电。
3.3V→3.3V、GND→GND、SDA→A4、SCL→A5。接好检查一遍再上电，不要带电一根一根插。 - 用本页的示例代码。网上不少 MLX90393 老例程在现在的 Adafruit 库里编译不过，本页这段是实际编译验证过的。串口波特率
115200。 - 看现象。串口出现
Found a MLX90393 sensor就通了。拿块小磁铁靠近，X/Y/Z 三个数明显变化、拿开回到原值，说明模块工作正常——这和我们出厂功能测试看的是同一件事。
没扫到地址的话
先用 I2C Scanner 扫一遍。扫到 0x0C 是默认值；扫到 0x0D~0x0F 说明 A0/A1 被改过；扫到 0x10 以上说明芯片是别的 Ordering Code 版本（见芯片版本说明），把地址传进 sensor.begin_I2C(0x??) 即可，都是正常情况。
更细的电压和电平确认方法，见万用表快速排查。
Pinout
产品实物 / 引脚说明
下表按本款紫色开发板的实物丝印整理。普通 I2C 测试只需要 3.3V、GND、SDA、SCL 四根线，其余引脚可以先不接。

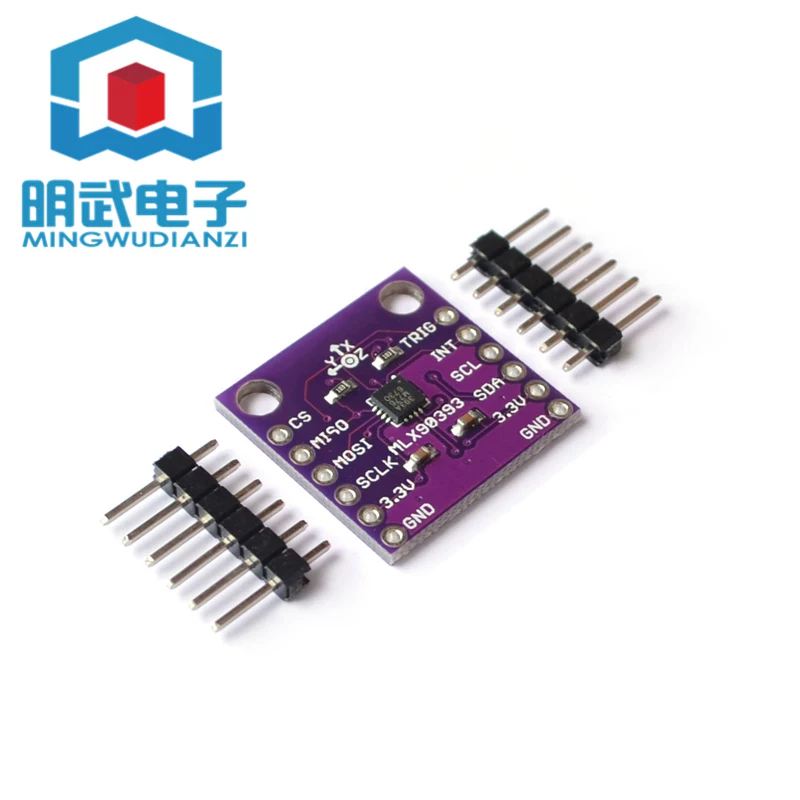

模块实物。芯片旁边的 X / Y / Z 小图标是三轴方向标记，判断磁铁方向时按它来。板上电源丝印直接写的是 3.3V，不是 VCC——板子自己就告诉你该接 3.3V。
排针是另配的，出厂不焊，需要自己焊上，或者用杜邦线直接接焊盘。
模块两侧各 6 个焊盘，每侧都有自己的 3.3V 和 GND（✓ 实拍确认）：
左侧（SPI 那一排）
CS MISO MOSI SCLK 3.3V GND
右侧（I2C 那一排）
TRIG INT SCL SDA 3.3V GND
| 丝印 | 功能 | 普通 I2C 测试 |
|---|---|---|
3.3V | 3.3V 电源 | 必接 |
GND | 地 | 必接 |
SDA | I2C 数据 | 必接 |
SCL | I2C 时钟 | 必接 |
INT | 数据就绪 / 中断 | 可不接 |
TRIG | 外部触发 | 可不接 |
CS | SPI 片选 | I2C 模式不接 |
SCLK | SPI 时钟 | I2C 模式不接 |
MOSI | SPI 数据输入 | I2C 模式不接 |
MISO | SPI 数据输出 | I2C 模式不接 |
两侧的 3.3V / GND 是不是内部连通？—— 待确认
实拍已经确认两侧各有一组 3.3V 和 GND 丝印，但走线在板子内层/丝印下面，从照片看不出来。在没有从 PCB 实物或原理图确认之前，本页不写死"两侧内部直接相连"。
接线时请只按您实际接的那一侧供电，不要默认另一侧也有电。需要用到两侧时，断电状态下用万用表通断档量一下两侧 3.3V 之间、两侧 GND 之间是否导通，一秒钟的事。
出厂是不焊排针的
从实拍可以看到，模块出厂时是拼板状态、焊盘为镀金过孔，没有焊排针。排针需要客户自己焊，或者用杜邦线/探针直接接触焊盘。
这一点很关键——出厂测试和客户第一次使用之间，中间多了一道「焊接」工序，这也是最容易出问题的一步。详见下面「为什么出厂测试是好的，到客户手里却用不了」。
Wiring
Arduino UNO / Nano 接线
自绘无水印示意图。基础测试先接 3.3V、GND、SDA、SCL 四根线，能扫到 I2C 地址后再跑例程。接线全程断电操作。
正确接线原则
✔ 推荐
3.3V → 3.3V GND → GND SDA → SDA SCL → SCL 先断电接好 → 检查 → 再通电
✘ 禁止
5V → 模块 3.3V
SDA/SCL 上拉到 5V
带电插拔
VCC/GND 反接
A0/A1 未断开默认 GND
就直接焊 3.3V
| MLX90393 模块 | Arduino UNO / Nano | 说明 |
|---|---|---|
| 3.3V | 3.3V（不是 5V） | 芯片 VDD 工作范围 2.2V~3.6V，本模块按 3.3V 模块使用。 |
| GND | GND | 必须共地。 |
| SDA | A4 / SDA | I2C 数据线。不要另外上拉到 5V。 |
| SCL | A5 / SCL | I2C 时钟线。不要另外上拉到 5V。 |
| INT / TRIG | 不接 | 可选的数据就绪 / 外部触发脚，基础测试先不接。 |
| CS / SCLK / MOSI / MISO | 不接 | SPI 接口，走 I2C 时不需要。 |
| A0 / A1 | 按模块默认 | I2C 地址选择脚。默认 A0=GND、A1=GND，地址为 0x0C。 |
Arduino UNO / Nano 是 5V 单片机，但不代表什么都能直接接
Arduino UNO / Nano 可以使用板上的 3.3V 电源脚给本模块供电，I2C 接线仍然是 SDA → A4/SDA、SCL → A5/SCL。这一点没问题。
但是必须特别注明：不要另外把 SDA/SCL 上拉到 5V。UNO 板本身不带 I2C 上拉电阻，绝大部分情况直接接就行；问题出在总线上的第三方设备——如果 I2C 总线上还连接了其他 5V 设备、传感器扩展板或 I2C 扩展板，它们可能自带上拉到 5V 的电阻，这时整条总线的高电平就是 5V，本模块的 SDA/SCL 会跟着被拉到 5V。
所以：总线上挂了别的东西，先按下面「万用表快速排查」量一下 SDA/SCL 空闲高电平。不确定时建议增加双向 I2C 电平转换（例如 TXS0102 一类的模块，参见本站 TXS0102 电平转换资料页）。
A0 / A1 地址焊盘不要直接点焊 3.3V
当前紫色板 A0、A1 默认通过细铜皮接到 GND，所以默认地址是 0x0C。如果客户没有先切断默认接 GND 的细线，直接把 A0/A1 点焊到 3.3V，会等于把 3.3V 和 GND 短接，模块会短路、发热，甚至损坏。
普通测试建议保持默认地址 0x0C，不要改焊盘。确实要改地址时，必须先确认板上 A0/A1 默认连线，并按焊盘设计先断开 GND 默认连接，再接到 3.3V。
I2C Address
I2C 地址说明
本款模块 A0、A1 默认接 GND，默认 I2C 地址是 0x0C。地址的低 2 位由 A0、A1 引脚电平决定，下表中 0 表示接 GND，1 表示接 VDD。
| A1 电平 | A0 电平 | I2C 地址（7-bit） | 备注 |
|---|---|---|---|
| 0 (GND) | 0 (GND) | 0x0C | 默认出厂地址，最常见 |
| 0 (GND) | 1 (VDD) | 0x0D | |
| 1 (VDD) | 0 (GND) | 0x0E | |
| 1 (VDD) | 1 (VDD) | 0x0F |
如果扫不到 I2C 地址，先用 Arduino I2C Scanner 排查接线。Adafruit 库默认使用 MLX90393_DEFAULT_ADDR（0x0C），如果模块地址不同需要在代码里修改。
芯片版本说明：不是所有 MLX90393 都在 0x0C～0x0F
MLX90393 的 7 位 I2C 地址里，高 5 位由芯片出厂的 Ordering Code（订购代码）决定，只有低 2 位是 A0/A1 引脚控制的。Melexis 数据手册 Revision 012 的「I2C address ordering codes」表列出了这些版本：
| 订购代码 | EE_I2C_ADDR[4:0] | 可能的 7 位 I2C 地址 |
|---|---|---|
| MLX90393xLW-ABA-011-RE | 0x03 | 0x0C, 0x0D, 0x0E, 0x0F |
| MLX90393xLW-ABA-012-RE | 0x04 | 0x10, 0x11, 0x12, 0x13 |
| MLX90393xLW-ABA-013-RE | 0x05 | 0x14, 0x15, 0x16, 0x17 |
| MLX90393xLW-ABA-014-RE | 0x06 | 0x18, 0x19, 0x1A, 0x1B |
| MLX90393xLQ-ABA-011-RE（UTDFN 封装） | 0x04 | 0x10 |
这张表怎么用
不要把"所有 MLX90393 永远都是 0x0C～0x0F"当成绝对结论。客户手里如果是别处买的板子，或者芯片版本不同，扫出 0x18 一类的地址也是正常的，不是坏件。
所以：优先以本款模块实际芯片版本和 I2C Scanner 扫描结果为准。扫到什么地址，就把示例代码里的 sensor.begin_I2C(0x0C) 改成什么地址。
本店这款紫色模块出厂配的是 ABA-011 版本（0x0C～0x0F），A0/A1 默认接 GND，所以接线部分写默认地址 0x0C。芯片具体订购代码以来料批次为准，⚠ 待与来料实物再核对一次。
改地址前必须先断开默认 GND
A0/A1 默认是接 GND 的，不是悬空焊盘。不要在没切断默认 GND 连线的情况下，直接把 A0/A1 点焊到 3.3V。这样会造成 3.3V 与 GND 短路。
Library
Arduino 库安装
本页代码使用 Adafruit 官方的 Adafruit MLX90393 库。装库之前请先把上面的接线检查一遍。
- 打开 Arduino IDE → 工具 → 管理库…（库管理器）。
- 搜索
Adafruit MLX90393，选 Adafruit 出的那个，点安装。本页代码按 v2.0.5 校对。 - IDE 会提示一起安装依赖库，选「Install all」全部装上：
Adafruit BusIO、Adafruit Unified Sensor、Adafruit SSD1306（最后一个是库里 OLED 例程用的，装上不影响）。 - 装完可以先打开官方例程看一眼：文件 → 示例 → Adafruit MLX90393 → basicdemo。本页下面的代码就是在这个例程基础上加了中文注释和接线说明。
- 选好开发板和串口，上传后打开串口监视器，波特率设为 115200。
Arduino Examples
已验证的 Arduino 示例代码
读取三轴磁场数据并通过串口输出。这段代码已用 arduino-cli 对 Arduino UNO 实际编译通过（Adafruit MLX90393 库 v2.0.5），不是照着记忆写的。
接线：3.3V→3.3V、GND→GND、SDA→A4、SCL→A5。断电接好再上电。
串口：打开串口监视器，波特率设为 115200。
默认地址：库里的宏是 MLX90393_DEFAULT_ADDR，值为 0x0C。begin_I2C() 不传参数时就用它。模块地址不同时，改成 sensor.begin_I2C(0x0D) 这样传入即可。
分辨率要按 X/Y/Z 三个轴分别设置，库里没有一次设置三轴的写法，也没有 MLX90393_RES_19_0 这个枚举。可用的只有 MLX90393_RES_16 / _17 / _18 / _19。
验证状态：✓ 已实际编译通过 —— arduino-cli compile --fqbn arduino:avr:uno，库版本 v2.0.5，占用 Flash 10682 字节（33%）、RAM 1260 字节（61%），UNO 装得下。串口实测读数待本店实物补测后回填。
/// MLX90393 三轴磁场传感器 Arduino I2C 示例
/// 依据 Adafruit MLX90393 库 v2.0.5 官方例程 basicdemo 校对
///
/// 接线（本模块是 3.3V 模块，不要接 5V）：
/// 模块 3.3V → Arduino 3.3V 模块 GND → Arduino GND
/// 模块 SDA → A4 / SDA 模块 SCL → A5 / SCL
/// 断电接好线，检查无误后再上电。
#include <Adafruit_MLX90393.h>
Adafruit_MLX90393 sensor = Adafruit_MLX90393();
void setup() {
Serial.begin(115200);
while (!Serial) { delay(10); } // 等待 USB 串口就绪
Serial.println("Starting MLX90393 Demo");
// 不传参数时使用库里的默认地址 MLX90393_DEFAULT_ADDR = 0x0C
// 如果 I2C Scanner 扫到的是别的地址，改成 sensor.begin_I2C(0x0D) 这样传入
if (!sensor.begin_I2C()) {
Serial.println("No sensor found ... check your wiring?");
while (1) { delay(10); }
}
Serial.println("Found a MLX90393 sensor");
// 增益：可选 MLX90393_GAIN_1X / 1_33X / 1_67X / 2X / 2_5X / 3X / 4X / 5X
sensor.setGain(MLX90393_GAIN_1X);
// 分辨率必须按 X / Y / Z 三个轴分别设置
// 可选枚举只有 MLX90393_RES_16 / _17 / _18 / _19（库里没有 RES_19_0 这种写法）
sensor.setResolution(MLX90393_X, MLX90393_RES_17);
sensor.setResolution(MLX90393_Y, MLX90393_RES_17);
sensor.setResolution(MLX90393_Z, MLX90393_RES_16);
// 过采样：MLX90393_OSR_0 ~ MLX90393_OSR_3，数值越大越慢越稳
sensor.setOversampling(MLX90393_OSR_3);
// 数字滤波：MLX90393_FILTER_0 ~ MLX90393_FILTER_7，数值越大越平滑
sensor.setFilter(MLX90393_FILTER_5);
}
void loop() {
float x, y, z;
// 注意：readData 的三个参数是指针，必须写 &x, &y, &z
if (sensor.readData(&x, &y, &z)) {
Serial.print("X: "); Serial.print(x, 4); Serial.print(" uT\t");
Serial.print("Y: "); Serial.print(y, 4); Serial.print(" uT\t");
Serial.print("Z: "); Serial.print(z, 4); Serial.println(" uT");
} else {
Serial.println("Unable to read XYZ data from the sensor.");
}
delay(500);
}Expected Output
正常运行结果说明
上传成功以后，串口监视器（115200）应该是下面这个样子。对不上就往下看排查段。
Starting MLX90393 Demo
Found a MLX90393 sensor
X: -12.6120 uT Y: 30.4920 uT Z: -41.4400 uT
X: -12.4560 uT Y: 30.3360 uT Z: -41.2840 uT
X: -12.7680 uT Y: 30.6480 uT Z: -41.5960 uT（上面是示意格式，具体数值每个人都不一样，取决于您所在位置的地磁方向和模块摆放角度，不是故障。）
怎么算"通了"
看到 Found a MLX90393 sensor，说明 I2C 已经通了，地址也对。这一行没出来就是接线或地址问题，不用往下调参数。
数值大概什么范围
屋里没有磁铁时，三轴读数一般是几十 µT 量级（地球磁场大约 25~65 µT）。数字有小幅跳动是正常的。
最简单的验证动作
拿一块小磁铁慢慢靠近传感器，X/Y/Z 三个数应该明显变化，拿开后回到原来的水平。会变就说明模块是好的。
Factory vs. Customer
出厂是怎么测的
这是我们被问得最多的一句话。答案不是"运气不好"，而是出厂测试环境和客户的桌面环境，中间隔着五道工序。下面先讲我们怎么测，再讲中间差了什么。
我们出厂是怎么测的

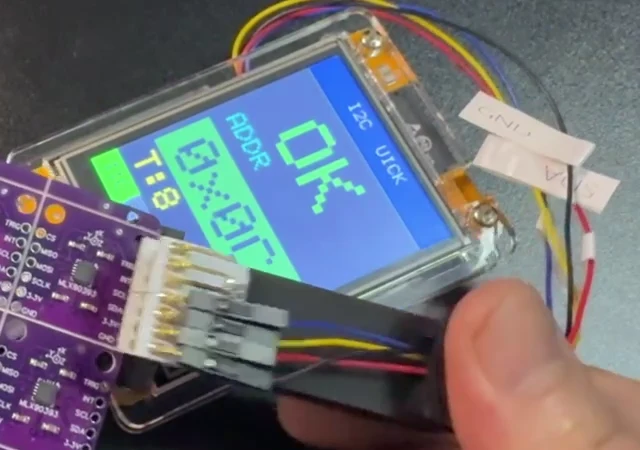

出厂测试实拍：探针治具压在模块焊盘上，I2C 测试器扫到芯片就显示 OK 并累加计数（图中 T:8 是已测通过的片数）；扫不到就显示「未接 / NO RESPONSE / CHECK MODULE」，这一片会被挑出来。这是第一步（I2C 扫描），确认芯片活着、地址对、焊接通；扫过之后还有第二步功能测试，见下。
- 模块还在拼板上，没有分板、没有焊排针。
- 用探针（顶针）治具直接压在 3.3V、GND、SDA、SCL 四个焊盘上，压一下测一片。
- 治具电源是固定的 3.3V，I2C 测试器本身也是 3.3V 电平，没有 5V 出现的可能。
- 全程压接、不焊接、不带电插拔，探针一抬就断开。
- 能扫到 I2C 地址才算 OK，扫不到当场挑出来。
第二步：功能测试——真的读三轴磁场，不只是扫地址
扫到地址只能说明芯片活着。所以还有第二步：用 ESP32 + 2.8 寸屏做的测试器把三轴磁场值和合成磁场 |B| 直接显示出来，再拿磁铁靠近看数值跟不跟着变。

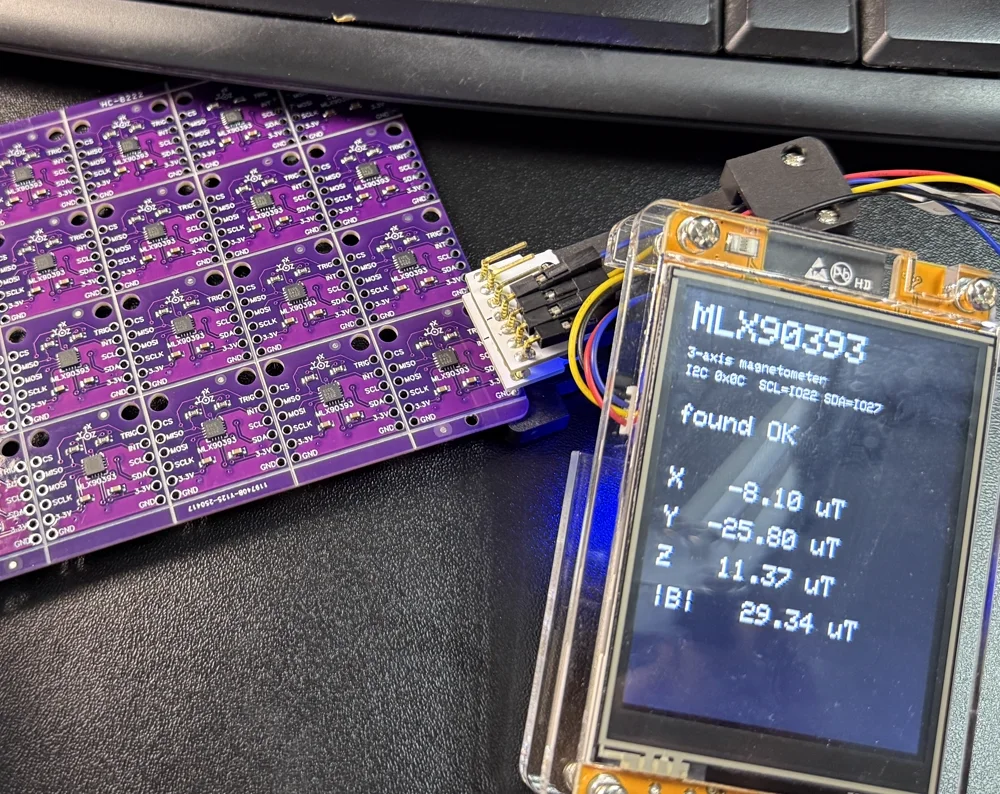

静止（只有地磁场）：found OK，I2C 0x0C，
X -8.10 / Y -25.80 / Z 11.37，|B| = 29.34 µT

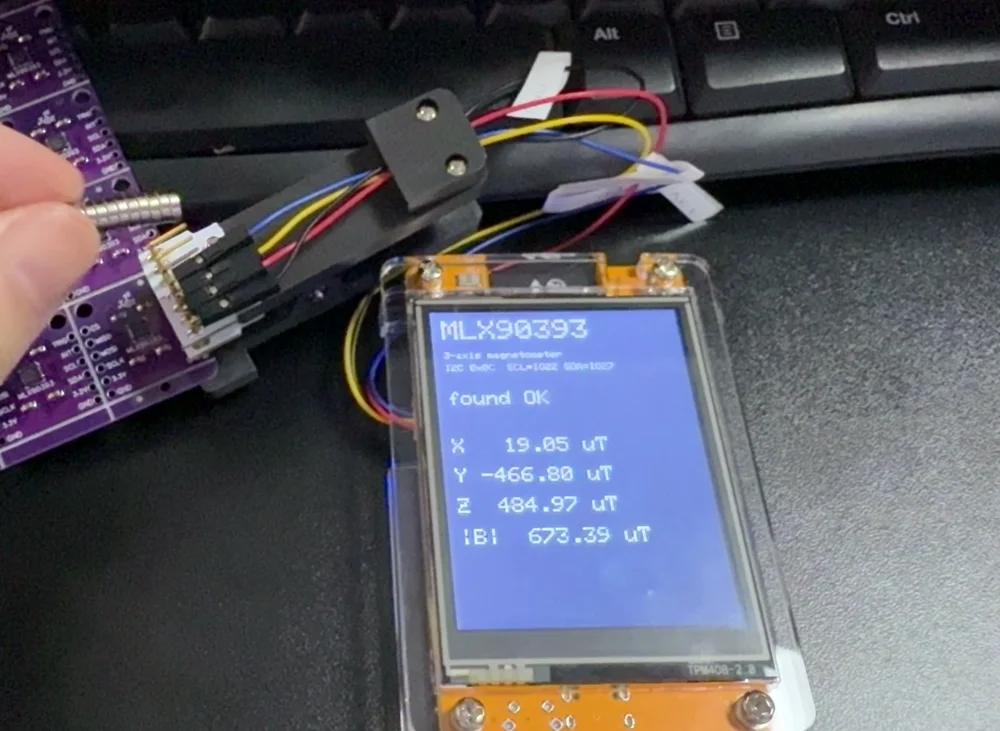

磁铁靠近：X 19.05 / Y -466.80 / Z 484.97，
|B| = 673.39 µT——三轴跟着磁铁明显变化
出厂功能测试实录（24 秒，无声）。磁铁由远及近，X/Y/Z 三轴和合成磁场 |B| 连续跟着变，磁铁贴近时 |B| 超过 1400 µT，拿开回落到地磁场量级。这段是判断模块好坏最直观的依据。
上面两张图说明了两件事：
- 静止读数落在地磁场量级。地球磁场大约 25~65 µT，测出来
29.34 µT正好在范围内——说明磁场前端工作正常、量程和换算都对，不是随便返回一个数。 - 磁铁靠近，三轴跟着变，|B| 从 29 µT 涨到 673 µT。这证明三个轴都真的在感应磁场，不是某一轴死了或者读数卡住。
✔ 出厂逐片测过的
- 芯片是活的，I2C 能被点名
- I2C 地址正确（0x0C）
- 四个焊盘焊接良好，不短路
- 三轴磁场读数正常，静止值落在地磁场量级
- 磁铁靠近数值跟随变化，三个轴都在工作
✘ 出厂测试不覆盖的
- 全温度范围（-20~85 °C）的精度
- 长时间连续工作的稳定性
- SPI 接口（出厂只走 I2C）
- 逐片标定精度（这是 Melexis 晶圆级出厂指标）
也就是说：「能用、读数对」这一层是逐片测过的；更细的精度指标属于芯片本身的出厂标定，模块这一层不复测。
所以准确的说法是：出厂那次测试把「供电、电平、接触」三个变量锁死了，并且确认了芯片能读出正确的三轴磁场。客户桌面上恰恰相反——这三个变量全是打开的。
客户自己复现这个测试只要一分钟
跑本页的示例代码，串口能刷出三轴读数、静止时 X/Y/Z 平方和开根号在 25~65 µT 附近，拿块小磁铁靠近看数值明显变化、拿开回到原值——看到这个现象，就和我们出厂那一步测的是同一件事，模块是好的。
出厂测试器的固件，开源给你用
上面那台测试器不是什么专用设备，就是一块 ESP32-2432S028R（2.8 寸黄屏 / CYD）加我们自己写的固件。固件源码打包放在下面，客户可以直接拿去自测——烧进去、接四根线，屏幕上就有三轴读数，不用写一行代码。
MLX90393 三轴磁场测试器固件（PlatformIO 工程）
含
下载源码包
src/main.cpp、platformio.ini（屏幕参数已写进 build_flags，不用改 TFT_eSPI 的 User_Setup.h）、中文 README.md（接线、正常现象、故障判断）。4 KB。
| MLX90393 模块 | ESP32-2432S028R（黄屏） | 说明 |
|---|---|---|
| 3.3V | 3.3V | 接板上丝印「温度和湿度接口」那排排针（CN1） |
| GND | GND | |
| SDA | IO27 | |
| SCL | IO22 |
代码里有两个坑值得一提，都写在注释里了：① MLX90393 刚上电首帧 I2C 偶发不稳，所以 begin_I2C() 做了 5 次重试——一次失败就报错的写法会把好模块误判成坏的；② CYD 这块屏按 ST7789 初始化后颜色会反相，必须显式 tft.invertDisplay(false)。
黄屏本身的资料看这里：ESP32 2.8 寸黄屏；想要一台通用的 I2C 扫描器，看 黄屏 I2C 测试器。
中间差了哪五道
| 环节 | 我们出厂时 | 客户拿到后 | 风险 |
|---|---|---|---|
| 1. 焊接 | 不焊，探针压焊盘 | 要自己焊排针 | 烙铁高温、烙铁漏电、焊锡连锡、虚焊、焊台没接地带静电 |
| 2. 供电 | 治具固定 3.3V | 自己插 Arduino 排母 | 插到 5V 上——3.3V 和 5V 两个孔挨着，是最高频的一种错 |
| 3. I2C 电平 | 测试器就是 3.3V | 接自己的总线 | 总线上别的 5V 模块自带上拉，把 SDA/SCL 拉到 5V |
| 4. 上电顺序 | 压接，一次成型 | 一根一根插杜邦线 | 带电插拔：传感器还没供电，SDA/SCL 已经有高电平，电流从数字口倒灌 |
| 5. 静电与搬运 | 整版、拿板边、当场测完入袋 | 拆袋、掰板、上手摸芯片 | 人体静电（ESD）、掰板应力、金属焊盘被反复摸 |
退回来的板子里，大多数其实是好的
在真正电气损坏之前，先排除下面三种"模块其实是好的"的情况。按我们的售后经验，大部分退回来的板子属于这一类。
① 代码不对，不是模块不对
常见：从旧教程复制的代码
根本编译不过
网上不少 MLX90393 例程用的是老写法，比如一次性设置三轴分辨率的 setResolution(MLX90393_RES_19_0)、默认地址宏写成 MLX90393_I2CADDR_DEFAULT、或者 readData(x, y, z) 不加取地址符。这三种在现在的 Adafruit 库里都不存在，编译时会直接报 was not declared in this scope 和 no matching function（我们实际编译验证过），跟模块好坏没有任何关系。请直接用本页的示例代码，那段是编译通过的。
② 地址不是 0x0C
扫到 0x0D / 0x18 … 不是坏件
MLX90393 的 I2C 地址高 5 位由芯片出厂版本决定。扫到别的地址属于正常，把地址传进 begin_I2C() 就能用。详见芯片版本说明。
③ 焊点没连上，不是芯片的事
虚焊 / 连锡 / 排针没焊透
出厂是探针直接压焊盘，接触一定是好的；客户焊上排针以后，接触靠的是焊点。虚焊会表现成"时好时坏、动一下就断"，很像模块坏了。断电用万用表通断档量一下排针针脚到板上焊盘是否导通，一量就知道。
什么情况才需要返修
排除上面三种以后，如果还是不识别，那就要按电气损坏来查了。原因基本逃不出下面这一节的四条——接 5V、SDA/SCL 被拉到 5V、带电插拔、静电。
一句话总结
出厂那一刻模块是好的，这一点由探针测试保证。之后它要经历焊接、接线、上电三关，这三关全部由 3.3V 这个前提兜着。只要 3.3V 这个前提被破坏（电源插到 5V、总线被 5V 上拉、带电插拔），模块就会在客户手里坏——而且往往是第一次上电那几秒就已经坏了，客户看到的现象只是"一拿到就不能用"。
- 先看代码
- 再看电压
- 最后才怀疑板子
Failure Causes
必须避开的四种接法
MLX90393 不是"很容易坏"的芯片，它是低压器件 + 静电敏感器件。只要电压和操作方式对，正常使用不会坏。下面这四条是实际会造成损坏的风险点，按发生频率排序。
1. 电源接到 5V
MLX90393 VDD 正常范围 2.2～3.6V，绝对最大值为 4V（数据手册 Revision 012 表 5 Absolute Maximum Ratings：VDD_MAX = −0.3 ~ 4 V）。手册原文写明：超过绝对最大额定值可能造成永久性损坏（"Exceeding the absolute maximum ratings may cause permanent damage."）。
5V 已经超过 4V 这个绝对最大值。所以本款模块的 3.3V 引脚禁止接 Arduino 5V。
2. SDA / SCL 被上拉到 5V
即使模块供电已经是 3.3V，也不能忽略 SDA、SCL 电平。MLX90393 的数字 IO 工作在独立的 VDD_IO 电源域，数字接口电压不能简单认为"5V 兼容"。手册表 5 给出的是 VDD_IO_MAX = −0.3 ~ min(4, VDD+0.3) V——也就是说 IO 的上限跟着 VDD 走，VDD 是 3.3V 时 IO 绝对最大只到 3.6V 左右，离 5V 差得很远。
如果其他模块、主控扩展板或者外部上拉电阻把 SDA/SCL 拉到 5V，存在损坏风险。
普通测试建议
- 模块供电：3.3V
- SDA/SCL 上拉：3.3V
- 不确定总线电平时，先用万用表测量 SDA/SCL 空闲高电平
如果测到接近 5V，先断电排查，不要继续测试。
3. 带电插拔
主控已经通电时，不要一根一根插 VCC、GND、SDA、SCL。
推荐操作顺序
主控断电 → 完成全部接线 → 检查 → 再通电
尤其不要出现传感器还没供电、但 SDA/SCL 已经有高电平的情况——这时电流会从数字口倒灌进芯片，是最容易出隐性损伤的一种接法。这也是"接了几次以后模块时好时坏"的常见来源。
4. 静电 ESD
MLX90393 属于静电敏感半导体器件。数据手册第 20 节 ESD Precautions 原文就一句话：半导体产品对静电放电敏感，操作时始终要遵守防静电控制流程。
Melexis 数据手册给出的 ESD 测试等级包括：
| 项目 | 测试标准 | 等级 |
|---|---|---|
| ESDHBM（人体模型） | AEC-Q100-002 | 2.5 kV |
| ESDCDM（器件充电模型，QFN） | AEC-Q100-011-B | 750 V |
这里说明这是器件的标准 ESD 测试指标，不代表可以随意进行静电接触测试。这两个数字是芯片出厂做认证时按标准波形打的，跟日常生活中随手一摸的静电不是一回事，不能当成"能扛 2.5kV 静电"来用。
实际操作建议
- 批量焊接或测试时使用防静电措施（防静电手环、防静电台垫）
- 拿板前先释放人体静电（先摸一下接地的金属物件）
- 尽量拿 PCB 边缘
- 不要反复用手摸芯片、SDA/SCL 等金属焊盘
- 暂时不用的模块放入防静电袋
附：芯片手册的 I2C 推荐应用电路
Melexis 数据手册 Revision 012 第 17 节「Recommended Application Diagram」的 I2C 推荐应用电路中：
| 项目 | 手册推荐值 |
|---|---|
| SDA 上拉 | 上拉到 VDDIO |
| SCL 上拉 | 上拉到 VDDIO |
| 上拉电阻 R1 / R2 | 10 kΩ |
| VDD 去耦电容 C1 | 0.1 µF |
| VDDIO 去耦电容 C2 | 0.1 µF |
| 手册标注的 VDDIO 范围 | 1.71 V ～ VDD |
这张表最重要的一行
上拉目标是 VDDIO，不是 5V。手册自己把 VDDIO 的上限写成 VDD——VDD 最高才 3.6V，所以从芯片设计的角度，SDA/SCL 就没有 5V 这个选项。
说明：这是芯片级推荐应用电路说明，不要因此擅自修改当前产品 PCB 参数，只作为技术说明。本模块 PCB 上实际用的上拉电阻阻值、是否有去耦电容，待确认——没有从实物或原理图量过之前，本页不写死。
Diagnosis
万用表怎么量
模块出现"不识别、偶尔正常、换一块又坏"的情况时，按下面顺序走一遍。顺序不要跳，第 1 步必须先断电。
- 先全部断电。主控、模块、外接电源都断开。
- 检查 VCC 是否误接 5V。顺着红线看到底是插在 Arduino 的 3.3V 还是 5V 上。
- 检查 VCC/GND 是否反接。对着板子丝印再核一遍，不要凭杜邦线颜色判断。
- 检查 A0/A1 是否因为改地址造成 3.3V 和 GND 短路。万用表通断档，量 3.3V 脚对 GND 脚，正常情况下不应该直接导通（不应该一直响）。
- 正确接好后上电，测模块电源，应约为 3.3V。黑表笔搭模块 GND，红表笔搭模块 3.3V 脚。
- 测 SDA 对 GND 的空闲高电平。（空闲＝程序没在跑 I2C 通信的时候）
- 测 SCL 对 GND 的空闲高电平。
- SDA/SCL 如果接近 5V，立即断电，检查总线上的 5V 上拉——通常来自另一块 5V 模块或 I2C 扩展板。
- 电平正确后再运行 I2C Scanner。
关于"电阻多少算坏"
本页不给「VCC-GND 电阻低于多少欧就是坏」的固定判断值。这个数字受板上电容、芯片内部结构、万用表档位影响，不同表测出来都不一样，按一个死数字判断很容易冤枉好板子。
如果需要判断短路，正确做法是：断电情况下，将故障板与一块确认正常的板进行阻值对比。两块板量出来差不多，就不是短路；故障板明显低很多（比如正常板几百 kΩ、故障板只有几欧），才有短路嫌疑。
FAQ
使用答疑
串口一直显示 "No sensor found ... check your wiring?" 怎么办？
这一句是没找到芯片，属于接线或地址问题，不用先去调增益滤波那些参数。按顺序查：
- 供电：芯片工作电压 2.2V~3.6V，确认接的是 3.3V 而非 5V。上电后用万用表量一下模块 3.3V 对 GND，应该约 3.3V。
- 接线：SDA→A4、SCL→A5、GND 共地，杜邦线是不是松了、母头是不是没插到底。
- 地址：用 I2C Scanner 扫一下，看扫到的是不是 0x0C。扫到 0x0D/0x0E/0x0F 说明 A0/A1 被改过；扫到 0x10 以上说明芯片是别的 Ordering Code 版本（见上面「芯片版本说明」），把地址传进
sensor.begin_I2C(0x??)即可。 - 什么都扫不到：整条总线都没响应，重点查 GND 有没有共地，以及 SDA/SCL 有没有接反。
读数全是 0 或者数值跳来跳去？
先拿一块小磁铁靠近传感器，看数值有没有变化。如果完全无变化，检查 I2C 通信是否正常。如果数值抖动大，检查周围是否有电机、继电器、开关电源等强干扰源，并尝试调低增益或增加滤波。
客户改 A0/A1 地址后模块短路怎么办？
先断电。当前模块 A0/A1 默认通过细铜皮接 GND，如果没有先切断默认 GND 连接，直接点焊 3.3V 就会短路。请检查 A0/A1 焊盘是否把 3.3V 和 GND 连在一起，普通测试建议恢复默认地址 0x0C。
能不能用这个模块检测磁铁位置或角度？
可以。MLX90393 输出三轴磁场值（单位 µT），通过数学换算可以得到磁铁的相对位置或角度。但具体算法（如 atan2、三角定位）需要客户自行实现，不同磁铁和安装方式结果不同，这方面属于应用开发而非模块故障。
5V Arduino 能直接接吗？
不能把模块的 3.3V/VCC 接到 5V。本页这款紫色模块按 3.3V 模块使用。Arduino UNO/Nano 板上都有 3.3V 输出脚，用板上的 3.3V 脚给模块供电即可，I2C 还是接 A4/A5。
另外提醒一句：SDA/SCL 也不要另外上拉到 5V。如果同一条 I2C 总线上还挂了其他 5V 设备或扩展板，请先按上面「万用表快速排查」量一下 SDA/SCL 的空闲高电平，接近 5V 就要加双向电平转换。
模块通电后明显发热怎么办？
正常 MLX90393 属于低功耗器件（手册标称工作电流是 µA 到 mA 量级），不应该出现明显烫手。摸上去明显发热就说明有地方接错了，请按下面顺序处理：
- 立即断电。
- 检查是不是把 3.3V 接到了 5V。
- 检查电源是否反接（VCC 和 GND 接反）。
- 检查 A0/A1 修改地址时是否把 3.3V 和 GND 短接。
- 检查焊锡、杜邦线是否短路（虚焊连锡、金属针脚碰在一起）。
- 排除接线问题以后仍发热，不要继续反复通电，直接联系客服。
不要"多通电一会看看"。发热状态下每多通一次电，损伤都在加深，本来还能救的板子会彻底报废。
用手摸模块会不会把 MLX90393 弄坏？
正常拿 PCB 边缘通常不代表一定会损坏，但 MLX90393 属于 ESD 静电敏感半导体。
人在干燥环境、衣物摩擦、塑料桌椅等情况下可能积累静电，所以不建议反复直接触摸芯片和接口焊盘。批量测试、维修和焊接时建议做好防静电措施（防静电手环、防静电台垫、模块放防静电袋）。
拿强磁铁靠近会不会把芯片烧坏？
要分清两件事：磁场饱和和芯片电气烧坏，这是两回事，不要混为一谈。
强磁场可能使测量进入饱和区，造成读数到顶或失真——就是数字冲到某个值就不动了，或者数值变得不合理。这属于测量范围的问题，把磁铁拿开一般读数就恢复正常。
MLX90393 不同 Option Code 的磁饱和特性不同：手册 Revision 012 给出的磁饱和起始点（BSAT）是 50 mT（选项代码 -011 / -012 / -013 / -014，标准 IMC）和 25 mT（选项代码 -111，薄 IMC）。
所以这里只说明现象，不自行写超出数据手册的"最大安全磁铁强度"。需要测大磁场的客户，请按实际磁铁做测试确认。
SPI 和 I2C 怎么选择？
MLX90393 同时支持 I2C 和 SPI，本款板子把 CS、SCLK、MOSI、MISO 都引出来了。普通测试用 I2C 就行，只要 3.3V、GND、SDA、SCL 四根线。如果 I2C 扫不到地址，检查模块是否被接成了 SPI 模式（CS 被拉低）。
Support
需要技术支持时，把这几项一起发来
复制下面这段填一下发给客服，我们一次就能定位，不用来回问。
References
官方资料链接
只放公开可访问链接和官方库入口，不放客户截图、订单信息或聊天隐私。
Datasheet
Melexis MLX90393 Datasheet
Revision 012 – November 18, 2025
本页所有芯片参数（VDD 范围、绝对最大值、ESD 等级、I2C 地址订购代码、推荐应用电路、磁饱和起始点）都来自这一版手册。
打开 Melexis 官网GitHub
Adafruit MLX90393 Arduino Library（v2.0.5）
Adafruit 官方 Arduino 库，包含 I2C 和 SPI 基础读取例程 basicdemo，可通过 Arduino IDE 库管理器安装。本页代码按这个库校对。
Guide
Adafruit MLX90393 学习指南
包含模块介绍、接线说明、Arduino 和 CircuitPython 代码示例、量程和分辨率配置说明。
打开指南本站
相关资料页
同类三轴磁场传感器和排查工具，可以对比选型。
Arduino I2C ScannerTLV493D 三轴磁场传感器
BMM150 三轴磁场传感器
MMC5603 磁力计
TXS0102 双向电平转换
本页信息来源
- 芯片参数（可放心引用）：VDD 2.2~3.6V、绝对最大值 VDD 4V / VDD_IO min(4, VDD+0.3)V、ESD HBM 2.5kV、ESD CDM 750V、I2C 地址订购代码表、推荐应用电路 10kΩ 上拉与 0.1µF 去耦、磁饱和起始点 50mT / 25mT —— 全部逐条取自 Melexis MLX90393 Datasheet Revision 012（2025-11-18） 原文。
- 代码（✓ 已编译验证）：函数名、参数形式和枚举取值逐条对照 Adafruit MLX90393 Arduino Library v2.0.5 的
Adafruit_MLX90393.h与examples/basicdemo，并用arduino-cli compile --fqbn arduino:avr:uno实际编译通过。代码本身未在本店实物上跑过串口输出，读数部分标注为待实测回填。 - 模块信息（本店实物）：丝印引脚表、A0/A1 默认接 GND、默认地址 0x0C，按本款紫色模块实物整理。
- 出厂测试（实拍照片/视频确认，✓ 实测）：拼板未分板、未焊排针，探针治具压 3.3V/GND/SDA/SCL 四个焊盘。分两步：① I2C 扫描确认地址 0x0C；② 功能测试读三轴磁场——静止
X -8.10 / Y -25.80 / Z 11.37，|B| 29.34 µT，磁铁靠近变为X 19.05 / Y -466.80 / Z 484.97，|B| 673.39 µT。页面上两张读数实拍即出自该测试。未覆盖：全温度范围精度、长期稳定性、SPI 接口、逐片标定精度。 - ⚠ 待确认项：① 出厂芯片的具体 Ordering Code（本页按 ABA-011 写，需与来料批次核对）；② 板子两侧 3.3V/GND 是否内部连通；③ 板上 I2C 上拉电阻实际阻值、是否有去耦电容；④ 示例代码的实机串口输出。以上四项在拿实物量过之前，本页不写死结论。
