MMC5603 · SKU 0805
MMC5603 三轴磁力计模块资料
适用于 Arduino、ESP32、STM32、树莓派等主控的三轴磁力计模块。页面整理 I2C 接线、Qwiic/STEMMA QT 线序、Arduino 测试、STM32 HAL 参考模板、磁力计校准和淘宝客户排查话术。
Quick Facts
- 芯片：MEMSIC MMC5603NJ
- 接口：I2C / I3C；模块常用 I2C
- 常见地址：0x30
- 用途：磁场检测、电子罗盘、方向/位置感应
三轴磁力计 MMC5603 For STEMMA QT / Qwiic 接口SKU：0805；淘宝链接已记录。订单截图不放入网站，页面仅使用产品实物图和自绘接线图。
进入淘宝购买Product
产品图与说明
MMC5603 是三轴 AMR 磁场传感器，适合检测 X/Y/Z 三个方向的磁场变化。做电子罗盘或方向角时，必须做软硬铁校准，不能只把原始 X/Y 数据直接当最终角度。

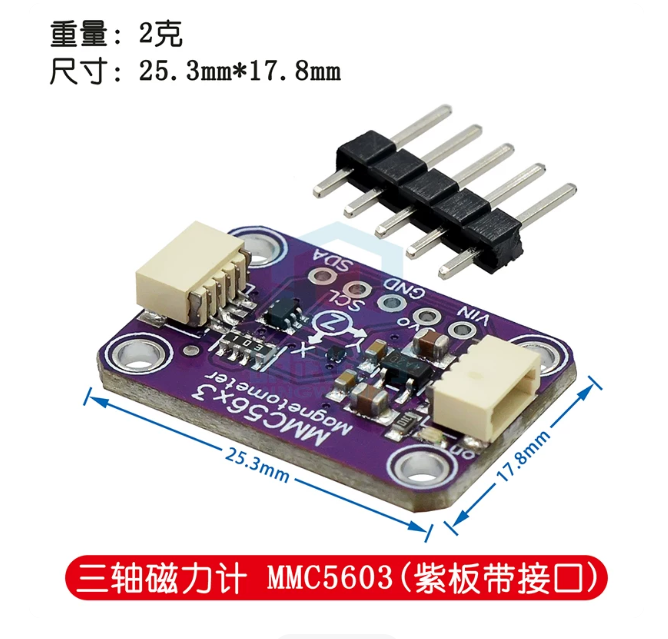

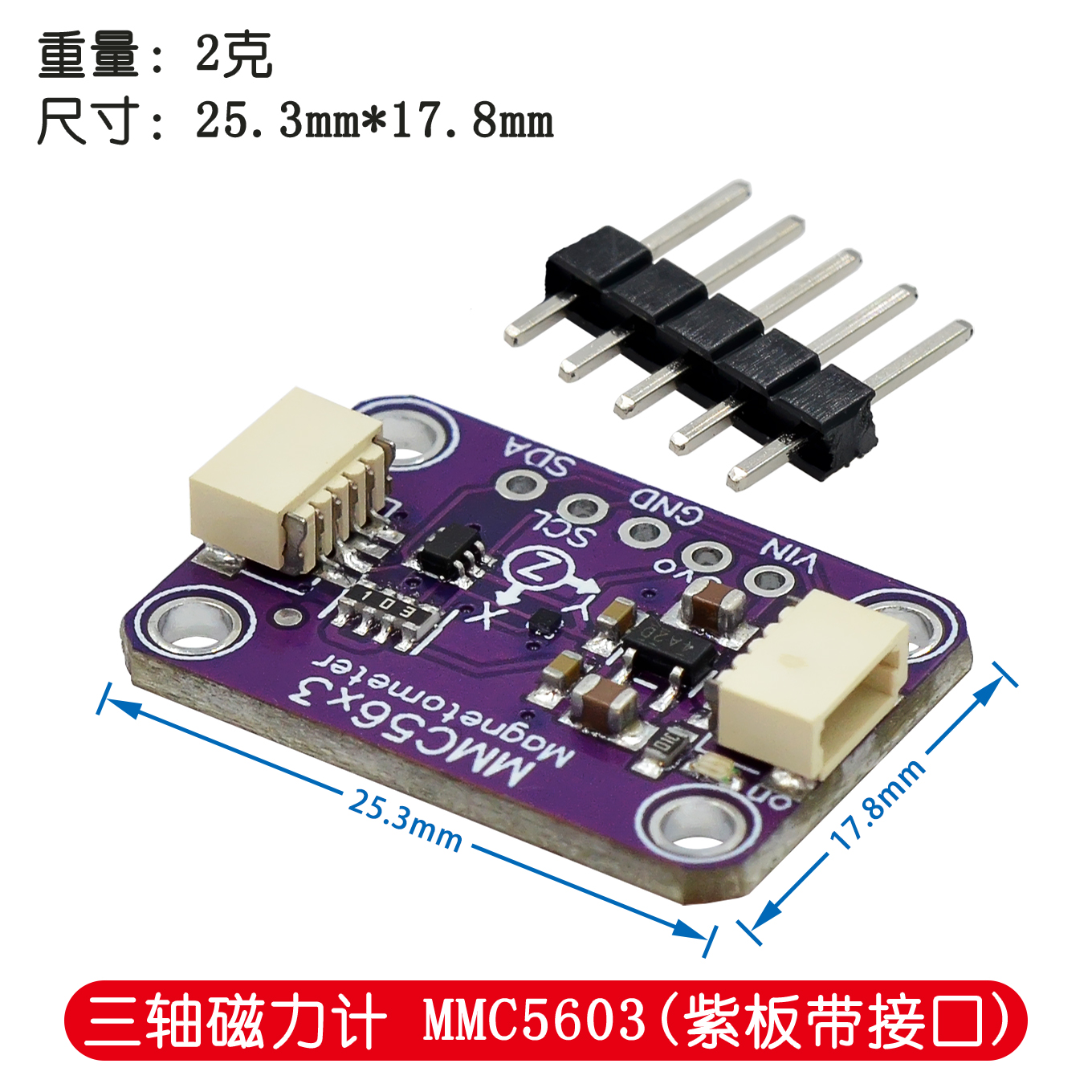

实物图来自店铺产品图。图中可见 Qwiic/STEMMA QT 接口、VIN/GND/SCL/SDA 丝印和排针接口。
Parameters
重要参数
| 项目 | 说明 | 备注 |
|---|---|---|
| 传感器型号 | MMC5603NJ | 以实物芯片丝印为准 |
| 测量轴 | X / Y / Z 三轴磁场 | 输出单位常用 uT |
| 通信接口 | I2C，芯片资料也提到 I3C | 本模块客户测试优先按 I2C |
| 常见 I2C 地址 | 0x30 | 如果扫不到，先用 I2C Scanner 确认 |
| 量程 | 公开资料常见 ±30 Gauss | 约 ±3000 uT，强磁铁贴太近可能不适合 |

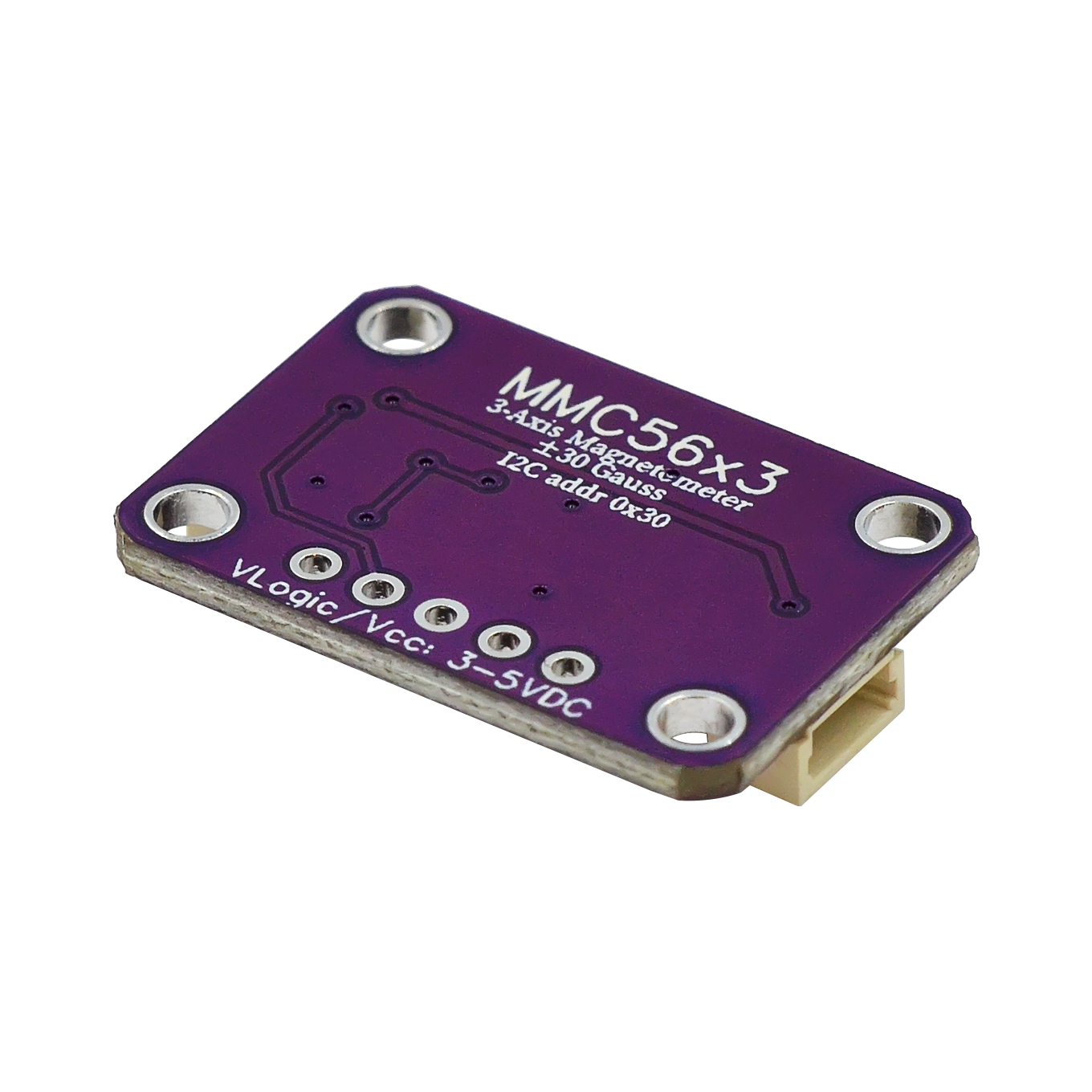

| 模块接口 | VIN、GND、SCL、SDA；Qwiic/STEMMA QT | 线序以实物丝印和模块说明为准 |
| 模块尺寸 | 图片标注约 25.3mm × 17.8mm | 建议以实物测量为准 |
Wiring

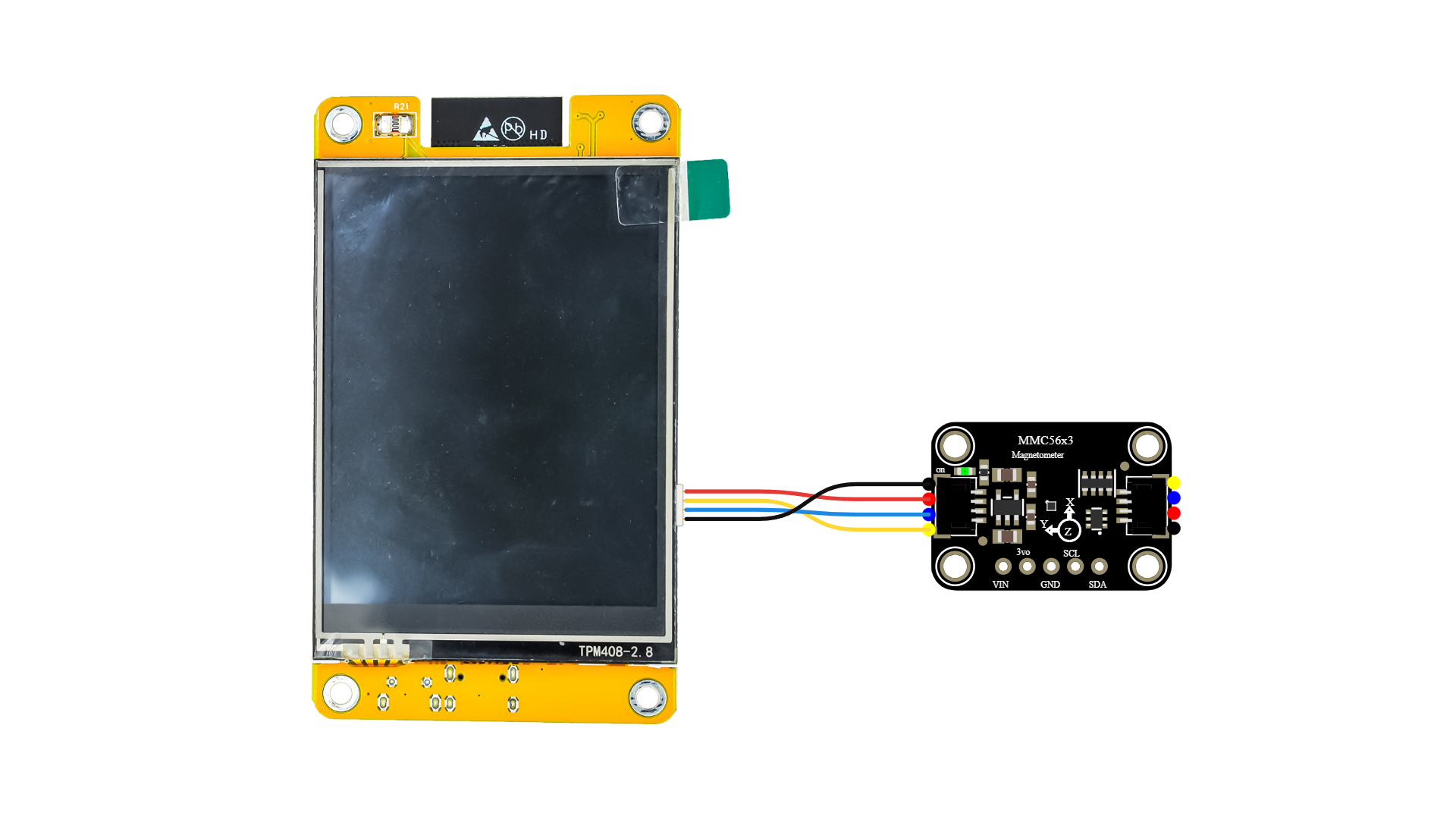

Arduino / ESP32 接线
Qwiic/STEMMA QT 线常见颜色：黑 GND、红 VCC/VIN、蓝 SDA、黄 SCL。红线不要写死 5V，按主控电平和模块说明接。
| MMC5603 模块 | Arduino UNO / Nano | ESP32 常用接法 | 说明 |
|---|---|---|---|
| VIN / VCC | 5V | 3.3V | 以模块说明为准；3.3V 主控建议 3.3V 供电 |
| GND | GND | GND | 必须共地 |
| SDA | A4 / SDA | GPIO21 | I2C 数据线 |
| SCL | A5 / SCL | GPIO22 | I2C 时钟线 |
Arduino IDE
新手怎么下载和运行 Arduino 测试
本页保留 MMC5603 的快速步骤；更完整的下载、开发板包、库管理器、端口和串口监视器说明，请打开通用教程页。
打开 Arduino IDE 通用教程安装完成后从开始菜单打开 Arduino IDE。第一次打开可能会提示安装驱动或工具链，按提示允许即可。
在左侧 Library Manager 或菜单“工具/库管理器”里搜索 Adafruit MMC56x3，安装 Adafruit MMC56x3，同时按提示安装依赖库。
UNO/Nano 选择对应板型；ESP32 需要先安装 ESP32 开发板包。插上 USB 后，在“工具 → 端口”里选择新出现的 COM 口。
打开本页提供的 .ino，点击上传。上传成功后打开串口监视器，波特率选 115200，正常会看到 X/Y/Z 磁场数据。
如果提示找不到库，说明库没有安装；如果上传失败，先检查板型/端口；如果显示 No MMC5603 detected，再检查接线和 I2C 地址。
Arduino / STM32
测试程序
Arduino 优先用 Adafruit MMC56x3 库。客户问 STM32 程序时，可以先给 HAL I2C 参考模板做通信排查，完整 XYZ 数据读取需要按官方寄存器流程移植。
Arduino / ESP32 测试
#include <Wire.h>
#include <Adafruit_MMC56x3.h>
Adafruit_MMC5603 mmc = Adafruit_MMC5603(12345);
void setup() {
Serial.begin(115200);
Wire.begin();
if (!mmc.begin(MMC56X3_DEFAULT_ADDRESS, &Wire)) {
Serial.println("No MMC5603 detected");
while (1) delay(10);
}
}STM32 HAL 参考模板
#define MMC5603_ADDR_7BIT 0x30
#define MMC5603_ADDR_HAL (MMC5603_ADDR_7BIT << 1)
if (HAL_I2C_IsDeviceReady(&hi2c1,
MMC5603_ADDR_HAL, 3, 100) == HAL_OK) {
printf("MMC5603 ACK at 0x30\r\n");
}STM32 给客户说明
可以提供 STM32 HAL I2C 参考模板，但不能保证客户工程直接复制就能跑。不同 STM32 型号、CubeMX 生成的 I2C 句柄、串口 printf、时钟频率都不一样，必须按自己的工程改。
Troubleshooting
常见问题排查
I2C 扫不到 0x30
先检查 VIN/GND、SDA/SCL 是否接反、GND 是否共地、Qwiic 线是否插到底。ESP32 程序里要确认 Wire.begin(21, 22) 和实际接线一致。
为什么靠近磁铁读数很大或者乱跳？
MMC5603 适合地磁和普通磁场检测，不适合强磁铁贴得很近。强磁、螺丝、电机、大电流线都会影响读数。
能不能直接做电子罗盘？
能做方向参考，但必须校准。至少要做软铁/硬铁校准，并确认模块安装方向、板子附近没有铁磁材料和电流干扰。
STM32 地址要写 0x30 还是 0x60？
MMC5603 常见 7 位地址是 0x30。STM32 HAL 函数通常传左移一位后的地址，也就是 0x30 << 1，数值为 0x60。
Customer Reply
淘宝客户回复话术
References
官方与公开资料
Arduino Software DownloadArduino IDE 官方下载页，Windows/macOS/Linux 版本从这里进入Arduino IDE 安装说明官方帮助中心，说明 Windows 下载、双击 .exe 安装和系统要求MEMSIC MMC5603NJ Datasheet芯片官方数据手册，参数和寄存器以此为准Adafruit MMC5603 Guide模块接线、Arduino/Python 示例和 STEMMA QT 说明Adafruit MMC56x3 Arduino LibraryArduino 库和示例代码来源CircuitPython MMC56x3 APIPython/CircuitPython 使用参考
