三根主线
5V、GND、DIN 是最基本接线;DOUT 用于串接下一块灯板。
Overview
本页用于灯带、灯板、圆环、多位灯板、8x8/16x16/8x32 矩阵屏等 5V 内置驱动 RGB 灯珠产品。具体灯珠数量、颜色顺序、接口线序和是否带控制器仍以所选规格实物为准。
5V、GND、DIN 是最基本接线;DOUT 用于串接下一块灯板。
单颗全白满亮约 60mA,256 颗理论最大约 15.36A。
首次测试建议亮度 30%~50%,确认供电和方向后再提高亮度。
Wiring
| 灯板接口 | 连接 | 说明 |
|---|---|---|
| 5V / VCC | 外部 5V 电源 + | 不能接 12V/24V |
| GND | 电源 - 与控制器 GND | 必须共地 |
| DIN / DI | 控制器 DATA | 建议串 330Ω~470Ω |
| DOUT / DO | 下一块 DIN | 按箭头方向串接 |
Power
| 灯珠数量 | 理论最大电流 | 建议电源 |
|---|---|---|
| 16 颗 | 0.96A | 5V 2A |
| 64 颗 | 3.84A | 5V 5A |
| 100 颗 | 6A | 5V 8A~10A |
| 256 颗 | 15.36A | 5V 20A,多点供电 |
Arduino Code
默认 D6、256 颗、亮度 80、GRB、WS2812B。不同灯板需要改 NUM_LEDS、COLOR_ORDER 和数据脚。
#include <FastLED.h>
#define LED_PIN 6
#define NUM_LEDS 256
#define BRIGHTNESS 80
#define LED_TYPE WS2812B
#define COLOR_ORDER GRB
CRGB leds[NUM_LEDS];
void setup() {
delay(1000);
FastLED.addLeds<LED_TYPE, LED_PIN, COLOR_ORDER>(leds, NUM_LEDS);
FastLED.setBrightness(BRIGHTNESS);
FastLED.clear(true);
}
void loop() {
static uint8_t hue = 0;
fill_rainbow(leds, NUM_LEDS, hue, 7);
FastLED.show();
hue++;
delay(20);
}FAQ
检查电源是否 5V、正负极、GND 是否共地、DATA 是否接 DIN,程序中的灯珠数量是否正确。
常见是 DIN/DOUT 接反、数据线接触不良、程序数量错误或后续灯珠线路异常。
先改颜色顺序 GRB/RGB/BRG 测试,再检查供电不足、线太长和是否共地。
换更大电流 5V 电源,DATA 串 330Ω~470Ω,电源端并 470µF~1000µF 电容,大灯板多点供电。
不会。20A 是电源最大供电能力,不是强行输出。只要电压是 5V、正负极接对,灯板按实际亮度取电。
Customer Reply
Files
| 文件 | 用途 |
|---|---|
| 5V_RGB_5050幻彩灯通用使用说明书_含Arduino测试代码.docx | Word 版完整说明书,可用于打印、发客户、内部归档 |

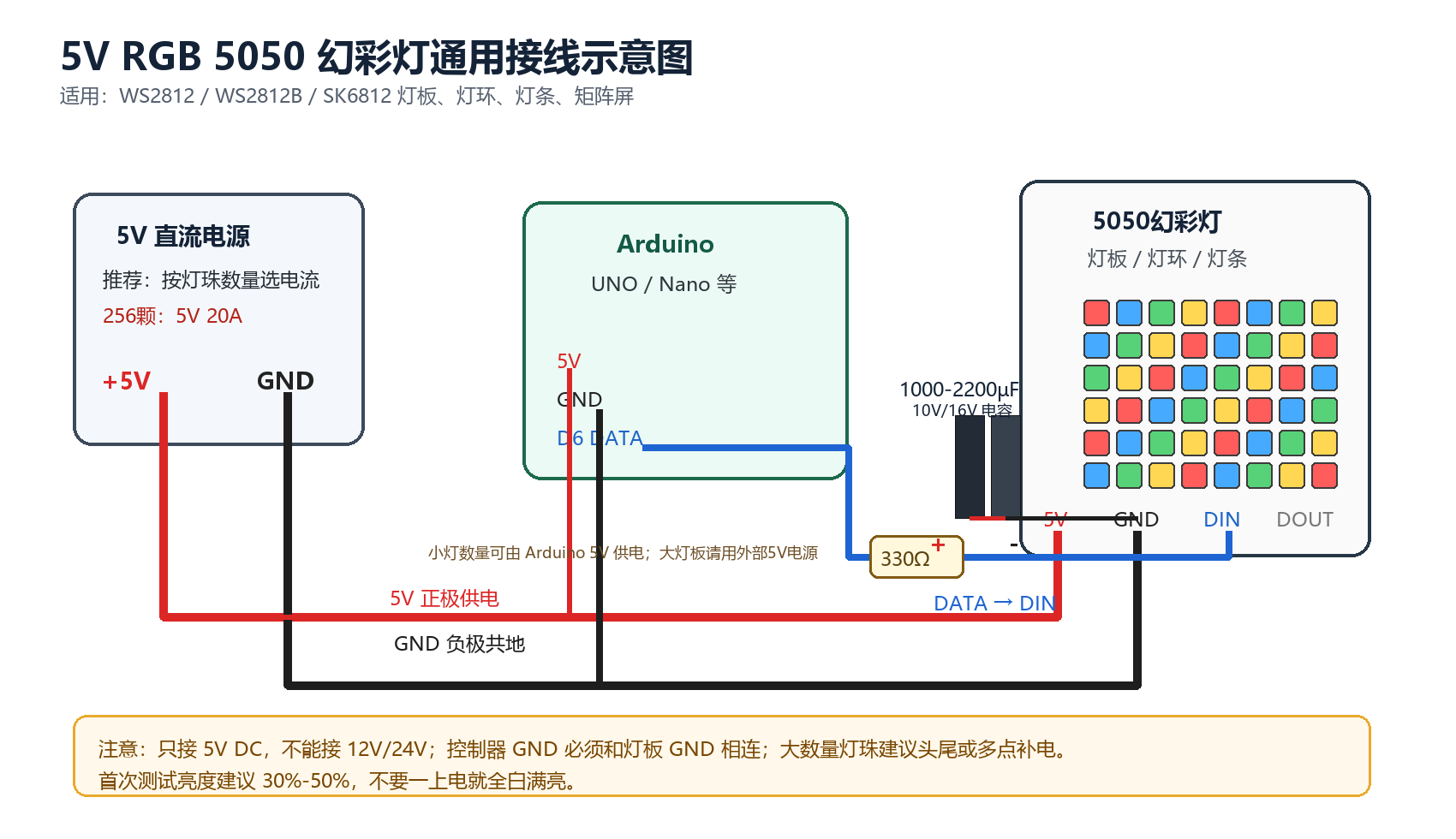

| 5V_RGB_5050幻彩灯_通用接线图.png | 通用接线图,可用于客服回复 |
| RGB_5050_WS2812_Arduino_Test.ino | Arduino FastLED 测试代码 |

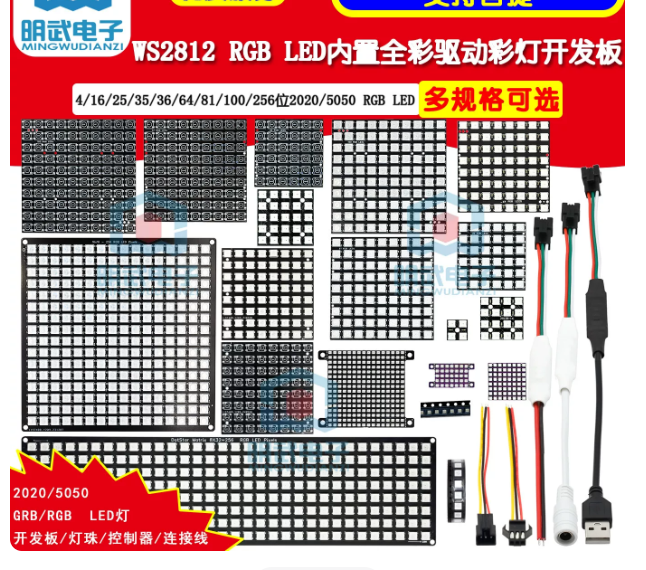

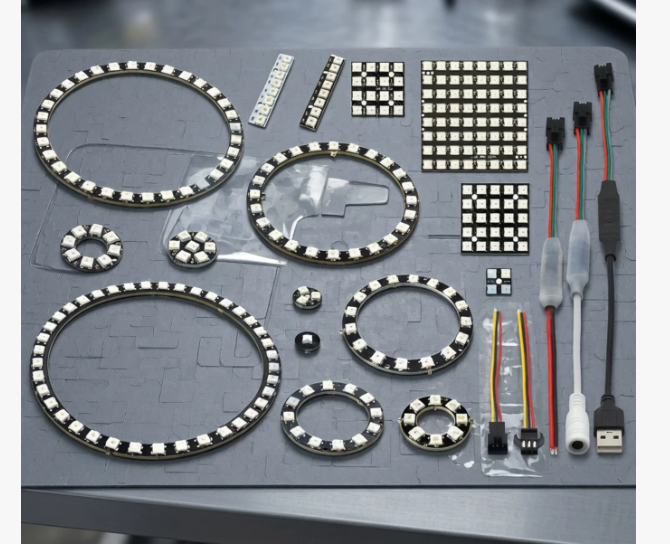

| 产品示例_多规格幻彩灯.png / 产品示例_灯环灯板.png | 产品形态示例,具体规格仍以所选 SKU 为准 |
