V71 防水型超声波测距模块资料

适用于一体化超声波测距模块 / 倒车雷达防水型超声波 / SR04T 类模块。页面重点说明三种模式怎么选、自动串口怎么接、51K 电阻实测补充，以及客户常见问题怎么回复。

看三种模式看串口接线客户话术

Quick Facts

SKU：V71
淘宝：item.taobao.com/item.htm?id=530276770616
模式：脉宽输出 / 自动串口 / 触发串口
实测：51K 可进入自动串口模式
接线：TX 接 RX，RX 接 TX，GND 共地

V71 一体化防水超声波测距模块 倒车雷达防水型超声波，适用 SR04T 类模块，引线按套餐选购。

进入淘宝购买

Modes

三种模式大白话说明

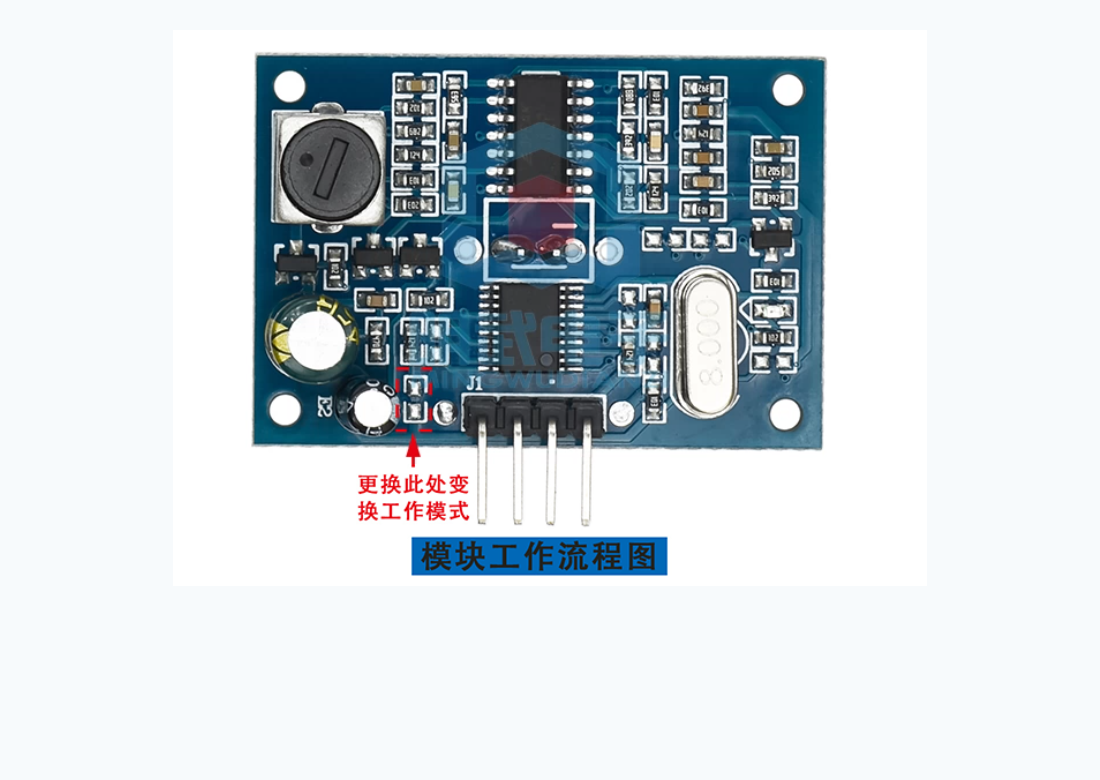

这类模块通过板上的模式电阻选择工作方式。客户看不懂英文资料时，可以先按下面三句话理解。

1. 脉宽输出模式

像普通 HC-SR04 一样用。主控发一个触发信号，模块测完距离后返回一个高电平脉冲，高电平时间越长，距离越远。

适合：Arduino / 51 / STM32 自己算距离。

2. 自动串口模式

模块上电后自己一直测距，并自动从串口输出距离数据。主控不用每次触发，只需要接收串口数据。

实测：资料图标 47K，本次焊 51K 也可进入自动串口。

3. 触发串口模式

主控需要测距时再发命令，模块测一次并通过串口返回一次数据。适合不想一直刷数据的场景。

常见档位：资料图标 120K。

模式电阻提醒

资料图里的自动串口档位标的是 47K；本次实测焊接 51K 后也可以进入自动串口模式。网页建议对客户写“约 47K 档，47K/51K 实测可作为自动串口模式，最终以当前板子实测为准”。

Wiring

自动串口模式接线

串口通信要交叉接线：模块 TX 接主控 RX，模块 RX 接主控 TX。不要把 TX 接 TX。

V71 防水超声波模块模式和自动串口接线图 — 自绘无水印接线图：三种模式说明和自动串口 TX/RX 交叉接线。

超声波模块	主控 / USB-TTL	说明
VCC	按模块说明供电	常见按 5V 模块处理，具体以实物和资料为准。
GND	GND	必须共地。
TX	RX	模块发送，主控接收。
RX	TX	主控发送，模块接收。

3.3V 主控提醒

如果客户用 ESP32 / STM32 等 3.3V 主控，要确认模块串口电平是否能被主控安全识别。不确定时，先用 USB-TTL 单独测试，或加电平转换模块。

Test Video

本地实测视频

下面两个视频来自本地“最终版_无商标”资料，已放入网站 assets，方便客户看实际连接和自动串口测试效果。

自动串口测试

实际连接测试

Checklist

排查顺序

1先确认选择的是哪种模式：不焊、47K/51K、120K。

2自动串口模式下，检查 TX/RX 是否交叉，GND 是否共地。

3串口助手或程序波特率、数据格式要和模块资料一致；不确定先看测试工具。

4测距不稳定时，检查探头方向、障碍物材质、距离范围、供电和线材接触。

Customer Reply

淘宝客户简短话术

您好，这个超声波模块有三种工作模式：脉宽输出、自动串口、触发串口。
如果是自动串口模式，模块上电后会自己一直测距，并通过串口输出数据，单片机只要接收串口即可。
串口接线需要交叉：模块 TX 接主控 RX，模块 RX 接主控 TX，GND 必须共地。
资料图里自动串口档位标的是 47K，本次我们实测焊接 51K 电阻也可以进入自动串口模式，实际以当前板子焊接和测试结果为准。

To Confirm

待确认项

当前批次模块供电范围和串口电平。
自动串口默认波特率和完整数据帧格式。
不同套餐是否含引线、探头线长和接口线序。
47K / 51K / 120K 模式电阻阈值是否随批次变化。
