ESP32-C3 SuperMini 串口反复跳与 BOOT 恢复排查

客户反馈“之前可以用，这次四块板插上一直叮咚、COM 口反复闪，换其他主控没问题”。本页按实测现象整理：不按 BOOT 时串口反复出现/消失，按住 BOOT 上电后 COM 口稳定，优先从旧程序复位、下载模式和 Arduino 设置排查。

先看结论 BOOT 操作 WiFi 连不上 配网体验 复制

Quick Facts

  • SKU：01458
  • 芯片：ESP32-C3 系列
  • USB：Type-C，内置 USB Serial/JTAG
  • BOOT：GPIO9 下载模式
  • 现象：不按 BOOT 串口跳，按 BOOT 后稳定
  • WiFi：搜不到/连不上先查发射功率

Conclusion

先给客户看的结论

这个现象更像“原程序启动后反复复位/USB 反复枚举”，不是一上来就判断四块板全坏。

不按 BOOT：COM 口反复闪

板子上电后会运行 Flash 里的原程序。如果程序崩溃、看门狗复位、USB CDC 初始化异常，Windows 就会听到反复“叮咚”，设备管理器里 COM 口出现又消失。

按住 BOOT：COM 口稳定

BOOT 会让 ESP32-C3 进入下载模式，暂时不跑原程序。若此时 COM 口稳定，说明 USB 口、芯片下载模式和电脑识别大概率正常。

优先重新烧录最小程序

先烧录空程序或 Blink / RGB 测试程序，确认能稳定上传和运行，再接外设或恢复客户自己的程序。

Product

产品图与规格

图片用于客户识别板型。不同批次的 Flash 容量、板载灯引脚、丝印细节以实物为准。

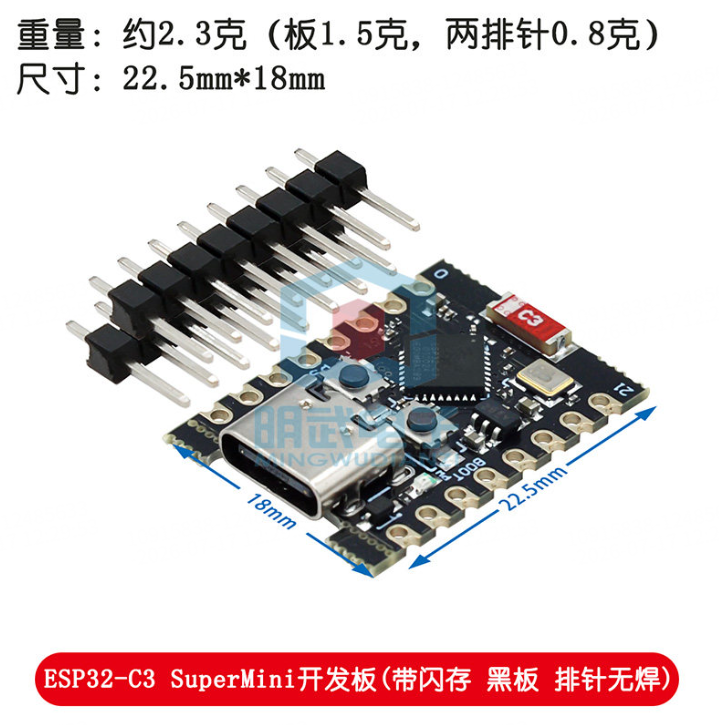

01458 ESP32-C3 SuperMini 开发板产品图
ESP32-C3 SuperMini 开发板，Type-C，带内存，排针无焊。
项目说明
商品 SKU01458
产品名ESP32-C3 SuperMini 开发板（带内存，黑板，排针无焊）
尺寸约 22.5mm × 18mm（按图片标注，批次可能有轻微差异）
供电USB Type-C 或板上 5V/3V3 引脚，按实物丝印使用
下载模式按住 BOOT 上电，或按住 BOOT 后短按 RST/EN
待确认Flash 容量、板载灯引脚、当前批次丝印和原厂示例程序

同芯片的另一个板型：SKU 02231（带 IPEX 天线座）

外观、丝印布局不一样，但主芯片都是 ESP32-C3，本页排查的 BOOT / 串口跳 / WiFi 发射功率问题是同一颗芯片的通用特性，不是某一块板子独有的——这类小板子只要用的是 同一颗 ESP32-C3，遇到的坑基本是同一套。

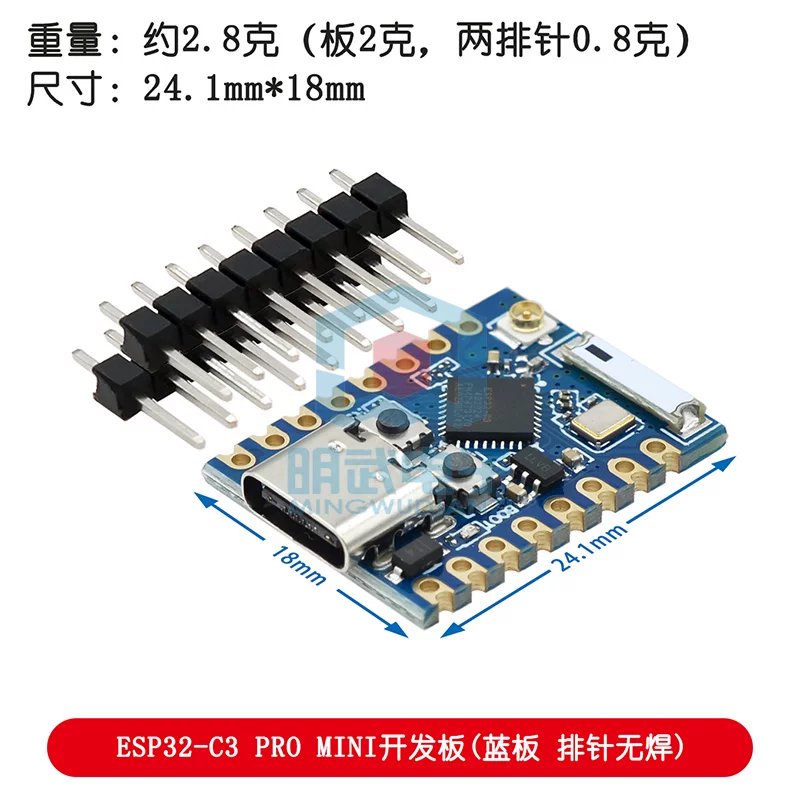

02231 ESP32-C3 PRO MINI（带 IPEX 天线座）产品图
ESP32-C3 PRO MINI 开发板，Type-C，排针无焊，带 IPEX 天线座（可接外接天线）。
项目说明
商品 SKU02231
产品名ESP32-C3 PRO MINI 开发板（蓝板，排针无焊，带 IPEX 天线座）
尺寸约 24.1mm × 18mm（按图片标注，批次可能有轻微差异）
跟 01458 的区别板载 PCB 天线换成了 IPEX 座接外接天线，其余排查思路通用
天线相关提示外接天线信号路径跟板载 PCB 天线不同，本页发射功率排查结论仅供参考，未在 IPEX 天线款上单独实测验证

BOOT Mode

按 BOOT 后串口稳定，说明什么？

ESP32-C3 的启动模式由启动脚决定。官方资料说明，GPIO9 在复位时拉低会进入下载模式；正常高电平时运行 Flash 里的程序。

1. 拔掉 USB

先断电，避免按钮时序不对。

2. 按住 BOOT

BOOT 通常接 GPIO9，按住后让芯片复位时进入下载模式。

3. 插上 USB

电脑识别出稳定 COM 口后，再松开 BOOT。

4. 重新烧录

先烧录最小测试程序，再按 RST/EN 运行。

关键判断

如果按住 BOOT 上电后 COM 口稳定，说明板子的 USB 下载通道基本可用；不按 BOOT 时串口反复闪，更常见是旧程序反复复位、USB CDC 设置不匹配、外设拖电、线材/供电不稳。

Arduino IDE

Arduino IDE 建议设置

ESP32-C3 与传统 CH340/CP2102 开发板不完全一样。很多“端口消失、上传失败”其实是开发板型号或 USB CDC 设置没选对。

⚠ USB CDC On Boot 必须选 Enabled

这条最容易漏：Tools → USB CDC On Boot 不勾 Enabled，串口监视器会完全没有任何输出（只看到一行 ESP-ROM: esp32c3-api1-... 启动信息就没了），很容易误判成代码没跑起来或板子坏了，其实只是这一个菜单项没选对。ESP32-C3 用的是内置 USB Serial/JTAG，跟传统 CH340/CP2102 走法不一样，这一项必须手动开。

设置项建议说明
开发板ESP32C3 Dev Module / 对应 ESP32-C3 选项不要选普通 ESP32 Dev Module 或 ESP32-S3。
USB CDC On Boot可先设 Enabled需要用 USB 串口打印时常用；不同核心版本菜单名称可能略有差异。
Upload ModeUART0 / USB Serial/JTAG 按实际端口如果自动下载失败，用手动 BOOT 模式。
Upload Speed先用 115200 或 460800排查阶段不要一开始用太高速率。
Port选择按 BOOT 后稳定出现的 COMWindows 设备管理器里稳定显示后再上传。
最小空程序：用于覆盖旧程序，排除旧程序反复复位
void setup() {
  // 空程序：先确认板子能稳定烧录和运行
}

void loop() {
  delay(1000);
}
串口测试程序：看复位日志和 COM 是否稳定
void setup() {
  Serial.begin(115200);
  delay(1000);
  Serial.println("ESP32-C3 serial test start");
}

void loop() {
  static unsigned long n = 0;
  Serial.print("running: ");
  Serial.println(n++);
  delay(1000);
}

WiFi

WiFi 热点搜不到 / Station 连不上怎么办

跟 BOOT、串口跳是两个不同的问题：这里说的是板子本身能正常烧录运行，但用 WiFi 功能时手机搜不到热点，或者连自己家路由器时反复连接失败。

▶ 视频版排查演示

这篇资料对应的完整排查过程（手机搜不到热点 → 定位发射功率 → 改一行代码修复 → 完整配网体验演示）做成了视频，跟着看一遍比读文字更直观： 在 B 站观看视频版

症状

AP 模式：手机 WiFi 列表里搜不到板子发出的热点，或者搜到了连不上、连上秒断。Station 模式：WiFi.begin() 之后一直卡在 WL_DISCONNECTED（状态码 6），哪怕目标路由器信号很强、加密方式是标准 WPA2。

先排除的嫌疑

SSID/密码打错、IP 配置冲突、路由器加密方式不兼容、5GHz 频段不支持——这几项都可以用扫描程序（见下方代码）逐一核实，实测中这些往往都是正常的，不是真正原因。

真正原因

ESP32-C3 SuperMini 用的是板载 PCB 天线，发射功率开到默认最大档（19.5dBm）时，天线阻抗不匹配会被放大，信号反射失真，导致 WiFi 四次握手失败。功率越大不代表信号越好，这块板子恰恰相反。

修复：初始化 WiFi 时把发射功率降到 8.5dBm
#include "esp_wifi.h"

// 放在 WiFi.mode() 之后、WiFi.begin() / WiFi.softAP() 之前调用
// AP 模式和 Station 模式都要加这一行，同一个硬件问题两种模式都受影响
esp_wifi_set_max_tx_power(WIFI_POWER_8_5dBm);

实测数据（Station 模式，连接 WPA2 路由器，信号强度 -44~-48dBm）

降功率前：WiFi Connection Failed! Status: 6，多次重试均失败。
降功率后：Connected | IP: 192.168.31.224 | Signal: -52~-56 dBm，连接后长时间不断线。

排查用：先确认能不能扫到目标 WiFi、信号强不强、加密方式对不对
#include "WiFi.h"

void setup() {
  Serial.begin(115200);
  WiFi.mode(WIFI_STA);
  WiFi.disconnect();
}

void loop() {
  int n = WiFi.scanNetworks();
  for (int i = 0; i < n; ++i) {
    Serial.printf("%-32s | %4ld dBm | CH%2ld\n",
      WiFi.SSID(i).c_str(), WiFi.RSSI(i), WiFi.channel(i));
  }
  delay(5000);
}

WiFi Provisioning

完整配网体验：手机点一下，板子自己连上家里 WiFi

在「WiFi 连不上」排查基础上，做了一版可以直接给客户用的成品配网流程——不用改代码、不用重新烧录，手机操作几步就能让板子连上任意 WiFi。

1. 手机连开放热点

板子上电后广播 ESP32C3-Scan，不设密码，手机直接连，省掉输密码/密码打错的麻烦——反正这个热点只是临时配网用，开着的时间很短。

2. 网页扫描 + 点选连接

打开 http://192.168.4.1，点"开始扫描"看到周围所有 WiFi，点一个（比如客户家路由器），弹出真正的密码输入框（打码显示），输入密码点"连接"。

3. 自动关热点 + 记住密码

连接成功后 8 秒自动关闭 ESP32C3-Scan，板子转入客户家网络；账号密码同时存进 NVS，下次开机（包括重新烧录固件）自动用这份记录重连，不用再配一次。

⚠ 踩过的坑：关热点那一步的代码，把 STA 连接也冲断了

第一版关闭 AP 的代码：

WiFi.softAPdisconnect(true);
WiFi.mode(WIFI_STA);   // 多写的这一行

实测发现关闭热点后，板子在家庭网络里的 IP 完全联系不上（ping 返回 "无法访问目标主机"，curl 无响应）。第一反应容易怀疑路由器或 DHCP 出了 问题，实际是 WiFi.mode(WIFI_STA) 这一行导致的——单天线板子对显式切换 工作模式很敏感，这个切换动作把刚建立好的 STA 连接也一起冲断了。去掉这一行、 只保留 WiFi.softAPdisconnect(true)，问题就解决了。

实测数据：从另一台设备（网线连接、跟板子同一路由器、不经过 WiFi）直接验证

没有只信网页显示，而是从一台通过网线连接同一路由器的电脑上直接跑命令验证， 排除"网页显示是否准确"这层不确定性：

修复前：

curl http://192.168.31.224/status
(无响应，HTTP_STATUS:000)

ping 192.168.31.224
来自 192.168.31.251 的回复: 无法访问目标主机  (100% 丢包)

修复后：

curl http://192.168.31.224/status
{"status":"connected","ip":"192.168.31.224","rssi":-41}
HTTP_STATUS:200

ping 192.168.31.224
来自 192.168.31.224 的回复: 字节=32 时间=112ms TTL=64
来自 192.168.31.224 的回复: 字节=32 时间=127ms TTL=64
来自 192.168.31.224 的回复: 字节=32 时间=57ms TTL=64
数据包: 已发送 = 3，已接收 = 3，丢失 = 0 (0% 丢失)
关闭热点的正确写法（放在 STA 连接成功、延迟几秒之后调用）
// 只调用这一行，不要再额外调用 WiFi.mode() 做显式模式切换
WiFi.softAPdisconnect(true);

额外的小细节，都是实测中发现的真实问题

"开始扫描"按钮文字会跟着状态变：板子已经连过网络后，这个按钮的 用途从"第一次配网"变成"想换个网络才用"，页面加载时会先查一次状态，已连接的话 按钮文字自动变成"重新扫描（更换 WiFi）"，避免让人误以为还没配置好。
"忘记已保存的 WiFi"按钮：客户路由器换了密码、或者想换个网络时， 点这个按钮清空 NVS 里存的账号密码，重启后回到"等手机配网"的初始状态。
板载灯效测试：网页上有慢闪/快闪/连闪/常亮/熄灭几个按钮，点一下 看板子上的灯是不是立刻跟着变，用来直观验证"手机确实通过 WiFi 在远程控制板子"， 不是本地模拟。

Troubleshooting

常见难点和容易出错的点

按客户实际反馈，把最容易误判为“板子坏”的点单独列出来。

1. 不按 BOOT，电脑一直叮咚，COM 口反复跳

优先判断旧程序反复复位或 USB CDC 初始化异常。先按住 BOOT 上电，如果 COM 稳定，马上重新烧录空程序或串口测试程序。

2. 按 BOOT 后稳定，但松开复位又开始跳

说明下载模式正常，运行用户程序时异常。可能是程序看门狗复位、深睡眠、USB 设置错误、外设拉低电源或启动脚被外设影响。

3. 四块板都这样，是不是同批次坏？

如果四块都能按 BOOT 进下载模式且 COM 稳定，更像是同一个旧程序、同一套外设接法或同一台电脑/线材环境导致，不要直接判定四块硬件都坏。

4. 选错开发板型号

普通 ESP32、ESP32-S3、ESP32-C3 不能混选。选错可能导致上传失败、串口不正常、USB CDC 菜单不匹配。

5. GPIO8 / GPIO9 启动脚被外设影响

ESP32-C3 有启动配置脚，GPIO9 常用于 BOOT。不要在上电复位时用外设强拉这些脚，避免进错启动模式。

6. 只用充电线，不能传数据

Type-C 线要确认是数据线。只供电不传数据的线会导致电脑没有稳定 COM 口。

7. 外设拖电导致复位

排查时先只接开发板，不接传感器、屏幕、舵机、继电器等外设。裸板稳定后再逐个加外设。

8. 烧录后没有串口打印

确认 Serial Monitor 波特率、USB CDC On Boot、开发板型号和端口。部分程序需要按 RST/EN 后才开始打印。

9. 手机搜不到板子发出的 WiFi 热点

先确认代码逻辑本身没问题（SSID、密码、IP 配置），如果都正常，大概率是发射功率问题，参考上方「WiFi 热点搜不到 / Station 连不上怎么办」章节，把 esp_wifi_set_max_tx_power 降到 WIFI_POWER_8_5dBm。

10. 连接自己家路由器一直失败，但信号明明很强

用扫描程序确认目标 WiFi 的 RSSI 和加密方式都正常后，问题基本可以定位到发射功率——这跟 AP 模式搜不到热点是同一个硬件原因，解法也一样。

Support

需要技术支持时，把这几项一起发来

复制下面这段填一下发给客服，我们一次就能定位，不用来回问。

【ESP32-C3 SuperMini 串口反复跳与 BOOT 恢复排查 技术支持】
主控型号：            （如 Arduino UNO / ESP32 / STM32）
供电接的是：          □ 3.3V   □ 5V
串口显示的内容：
用的是哪份代码：      □ 本页示例   □ 其他（请说明）
接线照片：            （请附一张能看清接线的照片）
